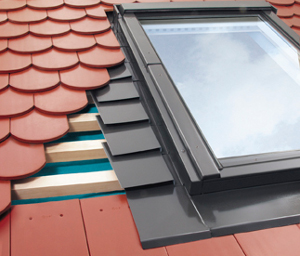

Ääriseplekid tasasele kivikatusele EPV

Kirjeldus

Flashnings for Plain Tile Roof Coverings EPVEPV ääriseplekid sobivad kasutamiseks 24 – 32mm (2 x 12 – 16 mm) paksustel kivikatustel. Standardsed ääriseplekid on mõeldud individuaalsete akende paigaldamiseks, kuid ääriseplekke on võimalik tellida ka akende vertikaalseks, horisontaalseks ning nelinurkseks kombineerimiseks. Standardsed EPV ääriseplekid võimaldavad katuseaknaid paigaldada sügavusel V (0 cm) ning 25° kuni 90° kaldega katusele. Tellida saab ka lisasoojustusega EPV-T ääriseplekke kuni 16mm paksustele katusekatetele.













Ääriseplekkide komponendid

Ääriseplekid koosnevad ülemisest, alumisest ning küljeelementidest, mõõdud sõltuvad katuseakna suurusest. Esimesed kaks modulaarset küljeelementi on valmistatud pehmest plekist, mis võimaldab neid painutada katusekattega sobivasse vormi. Alumisel elemendil on plastikust matt, mis tagab kindla ühenduse ääriseplekkide ja katusekatte vahel. Komplektis olev kondentsirenn suunab kondenseerumisest tekkiva vee aknast eemale.



Vertical and horizontal cross-section with EPV flashing elements

EPV äärisepleki joonis


1 — äärisepleki alumine osa
2 — modulaarsed küljeelemendid
3 — äärisepleki ülemine osa​
4 — kondentsirenn
5 — tugiprofiil
