Flashings

Ääriseplekid rõduaknale ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Kirjeldus

Flashings for balcony window ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoÄäriseplekke E__ / G kasutatakse koos aknaga FGH-V Galeria. Ääriseplekid loovad akna ja katuse vahel tiheda ühenduse.

Ääriseplekkide variandid:

  • ESV / G - õhukestele katusekatetele (kuni 10mm): rullmaterjal, kiltkivi, bituumensidel
  • EZV-A / G – kuni 45mm paksutele katusekatetele: kivi, kiviprofiiliga katuseplekk, trapetsprofiiliga katuseplekk
  • EHN-A / G – kuni 90mm paksutele katusekatetele: kivi, kiviprofiiliga katuseplekk, trapetsprofiiliga katuseplekk
  • EHN-AT / G Thermo - lisasoojustusega universaalne ääriseplekk (kuni 90mm)

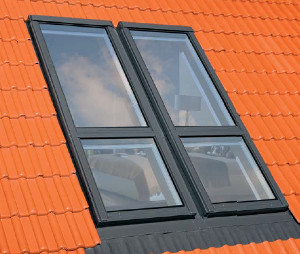

Aknaid on võimalik paigaldada katustele kaldega 35° kuni 55°. Rõduga akent FGH-V Galeria saab horisontaalselt kombineerida FDY-V katuseakendega.



Ääriseplekkide komponendid


Ääriseplekid koosnevad neljast põhielemendist (alumine, ülemine ja küljeelemendid). Alumisel äärisepleki elemendil on elastne põll, põlle alla liimitud plastikust matt võimaldab selle katusekattega tihedalt ühendada. Komplektis (välja arvatud ESV/G) olev kondentsirenn suunab kondenseerumisest tekkiva vee aknast eemale.


Vertical and horizontal crosssection with EZV-A/G flashing element

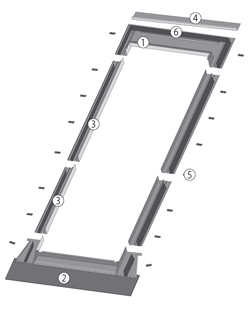

EZV-A/G ääriseplekkide joonis


1 — äärisepleki ülemine osa​
2 — äärisepleki alumine osa
3 — küljeelemendid
4 — kondentsirenn
5 — alumiiniumist ribad ääriseplekkide kinnitamiseks
6 — katusekivi tugiprofiil
