Ääriseplekid õhukesele katusekattele ESV, ESJ

Kirjeldus

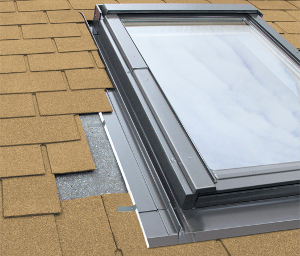

Flashings for Thin, Flat Roof Coverings ESV, ESJES_ ääriseplekid on mõeldud akna paigaldamiseks katustele millel kasutatav materjal on kuni 10mm (2 x 5mm) paks. Standardsed ääriseplekid on mõeldud individuaalsete akende paigaldamiseks.


Ääriseplekke saab kasutada ka akende kombineerimiseks:

  • paigaldussügavus V – vertikaalne, horisontaalne ning nelinurkne kombinatsioon
  • paigaldussügavus J – horisontaalne kombinatsioon.

Ääriseplekid võimaldavad aknaid paigaldada kahele sügavusele: V (0cm) ja J (–3 cm). Standardne paigaldussügavus on V (ESV), sellel puhul on võimalik aken paigaldada katusesse kaldega 15° and 90°, ESJ versiooni puhul võib olla kaldenurk 20° kuni 90°.



Vertical and horizontal cross-section of FTP-V window with ESJ flashingÄäriseplekkide komponendid

Ääriseplekid koosnevad neljast põhielemendist (alumine, ülemine ja küljeelemendid). Alumise elemendi alla liimitud plastikust matt võimaldab selle katusekattega tihedalt ühendada.



ESJ ääriseplekkide joonis

1 — äärisepleki ülemine osa​
2 — äärisepleki alumine osa
3 — küljeelemendid
4 —  alumiiniumist ribad äärisepleki kinnitamiseks
