Flashings

Akna kaldenurka muutvad ääriseplekid ESA, EZA-P, EHA-P

Kirjeldus

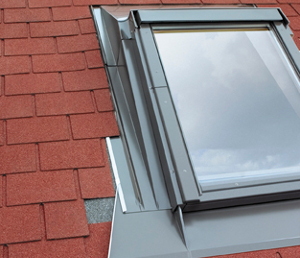

Flashing for Changing Window Installation Angle ESA, EZA-P, EHA-PAkna kaldenurka muutvad ääriseplekid ESA, EZA-P, EHA-P on mõeldud katuseakende paigaldamiseks madala (alates 10°) kaldenurgaga katustesse, ääriseplekid suurendavad katuseakna kaldenurka 10° võrra. Standardsed akna kaldenurka muutvad ääriseplekid on mõeldud individuaalse akna paigaldamiseks, kuid neid saab tellida ka akende horisontaalseks kombineerimiseks, akende vahekaugus on minimaalselt 20cm.













Saadaval on kolme tüüpi ääriseplekke:

  • ESA – õhukestele katusekatetele, profiili sügavus kuni 10 mm (2 x 5 mm)
  • EZA-P – profiilsetele katusekatetele, profiili sügavus kuni 45mm
  • EHA – kõrge profiiliga katusekatetele, profiili sügavus kuni  90mm

Saab paigaldada katustele kaldega 10° kuni 75°.



Ääriseplekkide komponendid

Ääriseplekid koosnevad neljast põhielemendist. Alumise elemendi alla liimitud plastikust matt võimaldab selle katusekattega tihedalt ühendada. Ülemine- ning küljeelemendid on soojustatud. EZA ja EHA ääriseplekid on varustatud käsnja tihendiga, mis kaitseb akent tuulega leviva tolmu, lehtede ning vihma ja lume eest. Komplektis olev kondentsirenn suunab kondenseerumisest tekkiva vee aknast eemale.



Vertical and horizontal cross-section with EZA flashing elements

EZA-P ääriseplekkide joonis


1 — äärisepleki alumine osa
2 — küljeelemendid
3 — äärisepleki ülemine osa
4 — alumiiniumist ribad äärisepleki kinnitamiseks
5 — kondentsirenn
