Flashings

Lamekatuse süsteem EFW

Kirjeldus

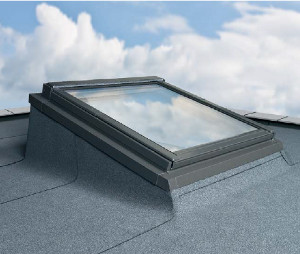

Flat Roof System EFWEFW lamekatuse süsteem võimaldab katuseaknaid paigaldada lamedale või väga väikese kaldega katustele, see suurendab katuseakna kaldenurka 15° kraadi võrra. Lahendust kasutatakse peamiselt tehaste ning ladude valgustamiseks, loobumata seejuures headest soojusomadustest. EFW lamekatuse süsteemi saab kasutada ka madala katusekaldega pööningute muutmisel eluruumideks. Standardne lamekatuse süsteem on mõeldud individuaalse akna paigaldamiseks, kuid seda saab tellida ka akende horisontaalseks kombineerimiseks, akende vahekaugus on minimaalselt 30cm, maksimaalselt on võimalik kombineerida kuni 3 akent. Lamekatuse süsteemi saab kasutada siledate katusekattematerjalide puhul, näiteks bituumensindel, rullmaterjal jne. Lamekatusesüsteem on saadaval ka suitsuärastusakendele (EFS) ja küljele avanevatele akendele (EFE).

Lamekatuse süsteemi saab paigaldada katustele kaldega 0° kuni 15°.



Lamekatuse süsteemi komponendid


EFW süsteem koosneb kahest põhielemendist: puidust soojustatud konsool ning ääriseplekid akna konsooliga liitmiseks. Peale lamekatuse süsteemi paigaldamist peab selle veekindlalt ning tihedalt olemasoleva katusekattega ühendama.



Vertical and horizontal cross-section with Flat Roof System EFW elements

Lamekatuse süsteemi joonis
1 — äärisepleki alumine osa
2 — äärisepleki küljeelemendid
3 — äärisepleki ülemine osa​
4 — puidust soojustatud konsool







Juhendid
