Ääriseplekid mansardkatuse kombinatsioonile KMV, KMV-L

Moduły do zespolenia mansardowego KMV, KMV-LKirjeldus

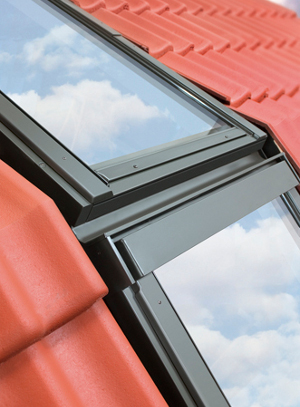

KM_ ääriseplekke kasutatakse akende paigaldamiseks mansardkatustele. Aknad paigaldatakse teineteise kohale ning ühendatakse KM_ ääriseplekkidega. Toodet on võimalik kasutada vaid paigaldussügavusel V (0mm). KMV mudel võimaldab aknaid paigaldada enamike katusekatetega (S, Z, H), mudel KMV-L on kasutatav vaid kivikatustel. Ülemine aken on paigaldatav katusele kaldega 15° kuni 60°, alumine aken vahemikus 45° kuni 90°. Mansardkatuse sisemise nurga suurus peaks jääma vahemikku 105° kuni 150°. Mansardkatuse ääriseplekke toodetakse alumiiniumist, vasest või titaanium-tsingist.

















Ääriseplekkide komponendid

Komplekt koosneb katuseaknaid ühendavast elemendist ning alumise akna küljeelementidest. KMV ääriseplekid on varustatud tihendiga, mis kaitseb akent tuulega leviva tolmu, lehtede ning vihma ja lume eest



Schemat modułu do zespolenia mansardowego KMV, KMV-L

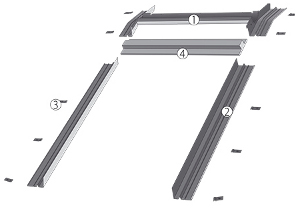

KMV ääriseplekkide joonis

1 — aknaid ühendav element
2 — küljeelemendid
3 — alimiiniumist ribad ääriseplekkide kinnitamiseks
4 — tihend
