Lisasoojustusega ääriseplekid EHV-AT Thermo, EHN-AT Thermo

Kirjeldus

Flashing with Additional Thermal Insulation EHV-AT Thermo, EHN-AT ThermoUniversaalsed lisasoojustusega ääriseplekid EHT-AT Thermo tagavad akna ja katusekatte vahel tihke ja sooja ühenduse. EHT-AT Thermo ääriseplekke kasutades soojustatakse ka katusepinnast kõrgemale ulatuv lengi osa. Ääriseplekkide siseküljed on vooderdatud elastse soojustusmaterjaliga, mis moodustab lengi ümber tiheda soojustatud raami. Katusekonstruktsiooni sisemusse jääv lengi osa on soojustatud XDP paigalduskomplekti kuuluva naturaalse lambavillaga. Thermo ääriseplekid parandavad terve akna soojusefektiivsust kuni 15%, vähendades külmasildu ning soojakadu. EHV-AT Thermo ääriseplekke saab kasutada kõigi katusekatete (kuni 90mm) ja kõigi aknatüüpide puhul. Standardsed ääriseplekid on mõeldud individuaalsete akende paigaldamiseks, kuid ääriseplekke on võimalik tellida ka akende vertikaalseks, horisontaalseks ning nelinurkseks kombineerimiseks. Ääriseplekid võimaldavad paigaldada akent kastusele kaldega 15° kuni 90°.

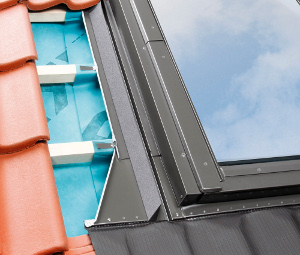

Flashing cross-section with thermo insulation materialÄäriseplekkide ristlõige, nähtaval on soojustusmaterjal



Ääriseplekkide komponendid

EHV-AT Thermo on universaalne ääriseplekkide kompleks, neid on võimalik paigaldada iga katusekatte tüübiga katusesse. Ääriseplekid on 22mm laiemad kui standardsed ääriseplekid ning koosnevad neljast põhielemendist (alumine, ülemine ja küljeelemendid), iga element on vooderdatud soojustusmaterjaliga. Alumisel äärisepleki elemendil on pikk elastne põll, põlle alune kleepuv PVC riba võimaldab selle katusekattega tihedalt ühendada. Ääriseplekid on varustatud käsnja tihendiga, mis kaitseb akent tuulega leviva tolmu, lehtede ning vihma ja lume vastu. Komplektis olev kondentsirenn suunab kondenseerumisest tekkiva vee aknast eemale.



Vertical and horizontal cross-section with EHV-AT Thermo elements

EHV-AT Thermo äärisepleki joonis


1 — äärisepleki ülemine osa​
2 — äärisepleki alumine osa
3 — küljeelemendid
4 — kondentsirenn
5 — alumiiniumist ribad äärisepleki kinnitamiseks
6 — katusekivide tugiprofiil
