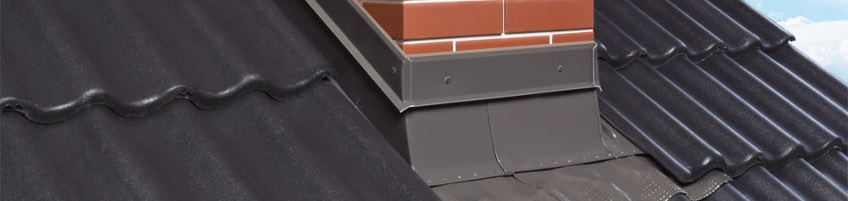

GZK chimney flashing

Korstna tihendamise komplekt GZK

Universaalne GZK-AV on spetsiaalselt projekteeritud ja töödeldud komponentidega korstna tihendamise komplekt. See tagab tiheda ja esteetilise ühenduse korstna ja katusekattematerjali vahel. Komplekt sobib korstnale laiusega kuni 95cm ning pikkusele kuni 180cm (mõõdetuna piki katust). Kui korsten on väiksem, saab detaile kergesti sobivasse mõõtu lõigata.



GZK-AS korstnaplekk on saadaval kahes fikseeritud mõõdus:

GZK-AS 38
  • GZK-AS 38 paigaldatav korstendele laiusega 38cm. Korstna maksimaalne pikkus, mõõdetuna piki katuse pinda, võib olla maksimaalselt 100cm.
GZK-AS 51
  • GZK-AS 51 paigaldatav korstendele laiusega 51cm. Korstna maksimaalne pikkus, mõõdetuna piki katuse pinda, võib olla maksimaalselt 100cm. Kui korsten on pikem kui 100cm, saab lisada pikendava mooduli GZM (100 cm).

GZK-AS

Korstna tegelik (a) ning piki katust mõõdetud (c) pikkus on erinevad, viimane sõltub katuse kaldest (α). Allolev tabel näitab kahe pikkuse erinevust. Kui mõõt c on suurem kui 1m, peab kasutama pikendavat moodulit GZM.











Katusekalle α [º] Tegelik pikkus a [m] Piki katust mõõdetud pikkus c [m]
25 0,90 0,99
35 0,80 0,98
45 0,70 0,99
60 0,50 1,00

Korstna tihendamise komplekti on võimalik paigaldada katustesse kaldega 15 kuni 70 kraadi, komplekt sobib kasutamiseks iga katusekatte tüübi puhul. Korstna tihendamise komplekt on valmistatud alumiiniumist ning on viimistletud ilmastikukindla polüester kihiga. Standardne komplekti värv on RAL 7022, tellida saab ka värve RAL 7035, RAL 8019 ja RAL 9005.



Metal cladding elements in different RAL colours are available for a 60% surcharge
